GB15579.4弧焊設備電氣安全測試標準解讀：

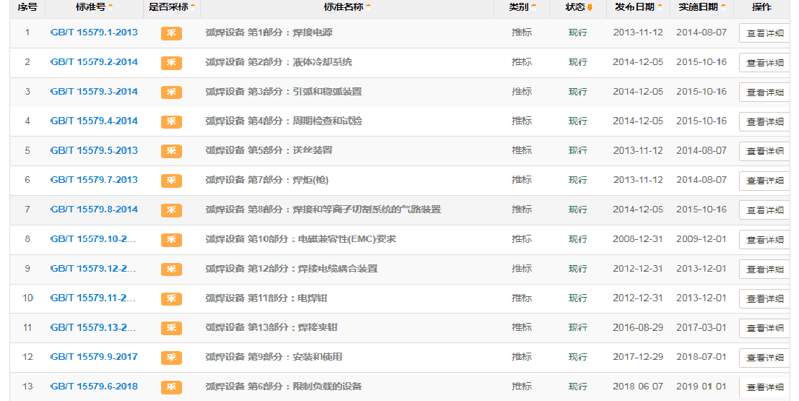

GB/T 15579 標準簡介：

弧焊設備背景知識：

電焊機，按原理可分包括電弧焊機和電阻焊機等，按輸出電源種類可分為交流電源直流電源。

是利用正負兩極在瞬間短路時產生的高溫電弧來熔化電焊條上的焊料和被焊材料，來達到使它們結合的目的。結構十分簡單，就是一個大功率的變壓器

嚴格的說 弧焊機是電焊機的一種，又稱弧焊變壓器，是一種特殊的變壓器，它把網路電壓的交流電變成適宜于弧焊的低壓交流電，由主變壓器及所需的調節部分和指示裝置等組成

弧焊機主要有動鐵芯式、同體式和動圈式三種。它具有結構簡單、易造易修、成本低、效率高等優點。但其電流波形為正弦波，輸出為交流下降外特性，電弧穩定性較差，功率因數低，但磁偏吹現象很少產生，空載損耗小，一般應用于手弧焊、埋弧焊和鎢極氬弧焊等方法。

GB/T 15579.4-2014基礎概念

☆ 型式試驗type test

為了驗證產品能否滿足技術規范的全部要求所進行的試驗

☆ 例行檢驗routine test

在生產過程中或產品制成后，對生平行產品所進村的試驗。

☆ 周期檢查和試驗periodic  test

為了減少危險而按一定的時間間隔進行的檢查

☆     弧焊電源 arc welding power source

提供電流和電壓，并具備弧焊和類似工藝所需特性的設備

 介紹

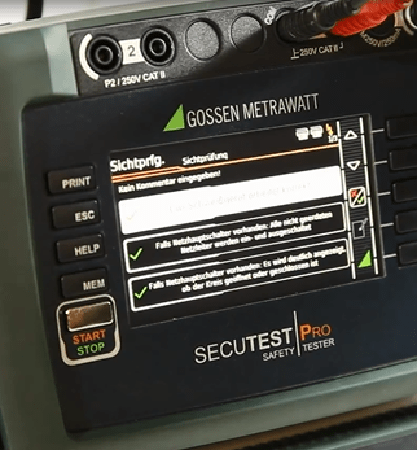

1.一般目測檢驗 Visual Inspection

一般目測檢驗應在焊接設備的使用條件下,按制造商提供的說明書進行。

一般目測檢驗的項目見附錄A。

2.保護性電路的連續性 Rpe

當I類保護的焊接設備包括輔助設備(如冷卻系統),與電源連接的電纜長度不超過5.0m時,保護生導體的電阻值不應超過0.3Ω。

如果電纜長度超過5.0m,則每超出7.5m,允許的保護性導體的電阻值相應增加0.1Ω。保護性導體的電阻最大允許值為12。

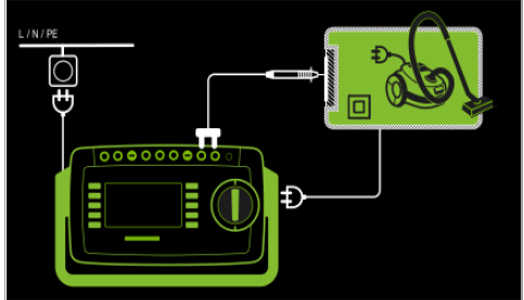

符合性檢查:按IEC61557-4的要求,測量保護性導體的插頭處與受試設備的外露導電性部件之間的電阻。

3.絕緣電阻 Insulation

4.焊接回路接觸電流 welding circuit touch current IB W-LN

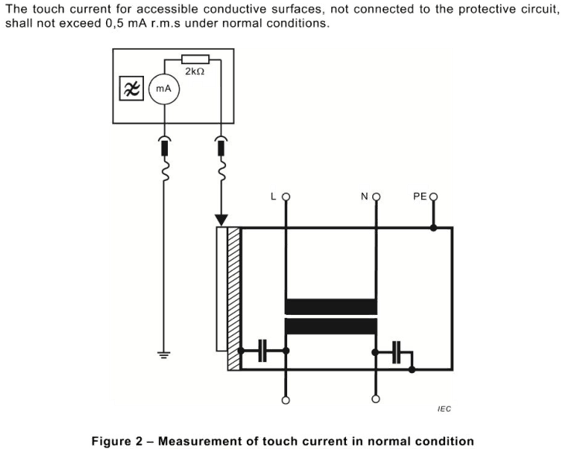

5.輸入回路接觸電流 touch current in normal condition IB(GB/T15579.4待改版新增）

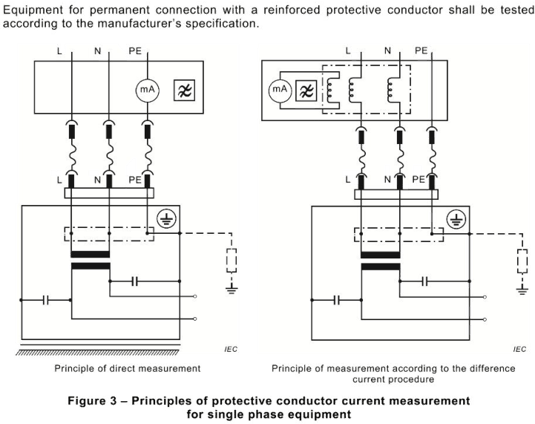

6.初級回路泄露電流

（IEC更新為保護導體電流 IPE）

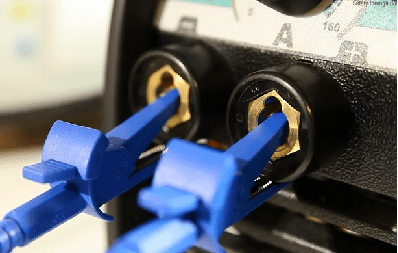

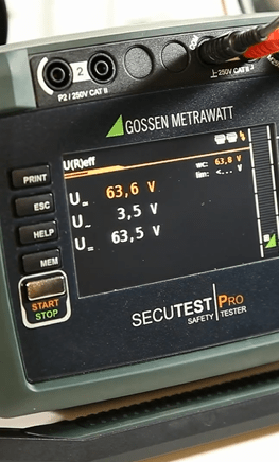

7.空載電壓 U0/UR

焊接電源在額定輸入電壓和頻率下，其各檔的空載電壓峰值都不應超過IEC60974-1表13的規定值，在焊接電源的輸出端之間測量空載電壓，U?？稍诋a(chǎn)品銘牌上找到。

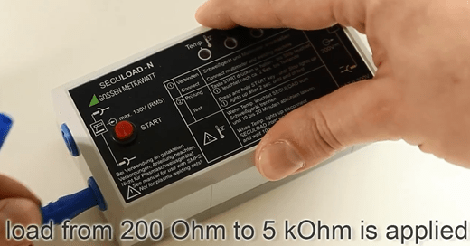

需要配件SECULOAD-N,模擬負載，從200Ω到5kΩ

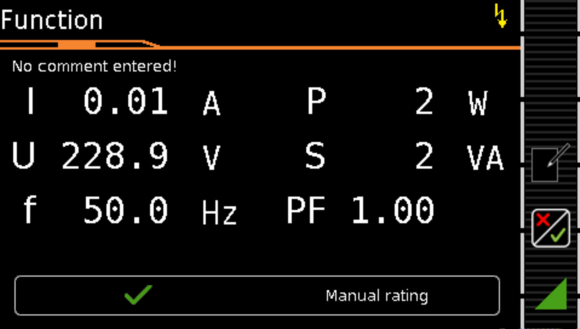

8.功能測試 Function Test

為了保證正常運行，凡試驗人員判定涉及安全的每項功能都應進行檢查符合性檢查:啟動焊接電源,檢查運行狀態。

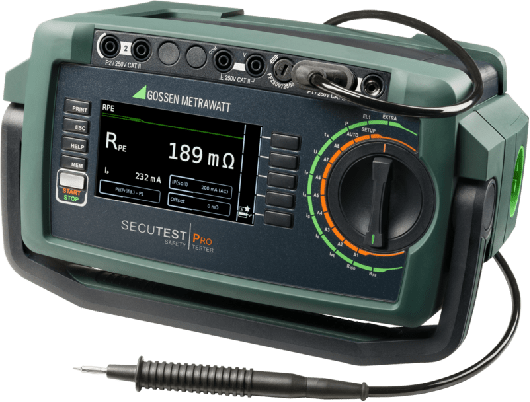

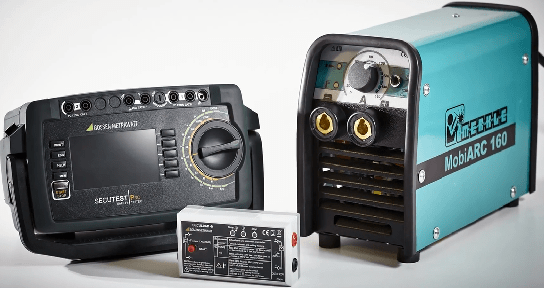

綜合電器安規測試儀 Secutest Base/Pro

產品特點

☆ 200mA/10A保護導體測試

☆ 500V絕緣電阻測試

☆ 泄露電流（直接/等效/差分)

☆ 功率測試（電壓/電流/頻率/有功/無功/功率因數）

☆ 根據DIN VDE 0701-0702-PRCD.標準對PRCD進行測試

☆ 撥盤可預設8組測試序列

☆ 高分辨率4.3" TFT屏幕顯示

☆ 自動DUT安全等級偵測

☆ 2個USB數據輸入接口，1個USB數據交換接口，藍牙接口（選項）

☆ 可實現遠程自動化測試，樹形測試導圖編輯，50000組數據儲存

☆ 帶有測試按鈕的表筆方便單人操作

技術參數

 保護導體：0-30Ω，1mΩ分辨率

 絕緣電阻 : 0-300MΩ，1kΩ分辨率

 泄露電流：0-30mA，1uA分辨率
