生產線電氣測試時上限和下限的應用

雖然對許多人來說，測試中使用限值聽起來可能理所當然，但有一些復雜之處應該考慮。本文探討了測試限制的不同用途，如何應用它們，以及它們不僅可以用于確保安全，還可以用于質量保證目的。

 在討論限值的不同應用之前，讓我們先討論一下在進行電氣安全測試時可以使用的兩種限值。

 上限-為測試設置上限將確保如果測量的特征值高于定義的限值，結果將被視為失敗。因此，任何低于上限值的讀數都被視為良好，測試設備將發出通過條件。

下面的示例顯示了耐壓測試上限的應用

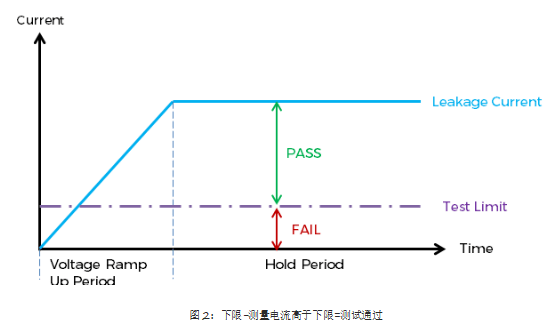

下限-與上述相反，如果測量值低于下限值，將判定為失敗。

通常需要根據相關標準來指定用戶安全所需的限制。讓我們來看看典型的電氣標準，以突出所述的限制以及如何應用這些限制。

在本例中，我們參考了符合EN60598-1附件Q的測試，用于燈具的生產（常規）測試的測試限制

在合規性方面，可以說，只要根據上述規定設定了限制，測試就完整且良好。然而，這并沒有提供整個情況，同時使用上限和下限值可以對測試程序有多重好處，并可以讓您放心，因?yàn)闇y(cè)試已經正確進行。

使用測試限制作為測試程序的檢查
進行測試時，有許多因素可能會影響閱讀；連接是否正確？被測試的設備是否處于正確的測試狀態？例如，對于某些測試，可能需要將開關放置在ON位置，以確保電路的全面測試。

如果這些條件不滿足，測試表的結果可能會0，其實并不是真實的測量結果。除非操作員接受過專門培訓來尋找這種情況，否則將有可能產生誤判，并且由于測試無效而可能會向客戶運送有潛在危險的設備。

在這種情況下，同時使用上限和下限可以捕捉這些情況，并正確測試的設備。

應用示例 – AC Hipot測試
在交流Hipot測試中，看到小電流流經DUT是正常的，前提是該電流不超過它被認為是安全的上限。這種小電流通常是由于測試電路內的電容，而不是實際的擊穿電流，盡管如此，它在測試過程中還是存在的，并且應該在所有相同類型（相同型號）的產品中保持一致。

然而，如果由于測試探頭放置不當或連接不正確（包括主電源開關不處于打開位置）導致測試電路中斷，則測試將不再有效。測量測試電流將不再包含這種“正常”的泄漏量。通過對測試應用下限，任何連接應用不正確的實例都將被突出顯示，并且測試失敗，提醒操作員測試方法的潛在問題。

使用測試限值作為質量衡量標準
如果我們測試對象是使用相同的材料，按照統一的制造程序，在相同的環境中制造，我們應該合理地期望看到每個制造的產品相同的測試結果。因此，對于這種產品，可以應用上限和下限，從而創建一個可接受的范圍，在測試時，好產品應該處于該范圍之中。

應用示例-電力負載測試
比如一家制造多個型號的LED照明的制造商，一個像電阻器一樣簡單的組件，具有已知電阻值，可能是不同產品型號不同功耗額定值之間的差異。通過為預期功耗設置上下公差，生產經理可以確信通過生產線的產品符合公司規格。

使用測試限制作為儀器的檢查
在某些情況下，設置限值也可能有助于檢查測試設備是否正常運行。

應用示例-接地電阻測試
對于在生產線上進行的任何接地點測試，通常在毫歐范圍值內，但如果我們的測試儀在讀數為零時該如何判斷？

如果沒有下限，測試可以被視為通過，但理論上，在任何涉及任何數量的接地電纜的設備上，零電阻幾乎是不可能的。對測試參數應用哪怕是一個小的下限，也能確保避免這種情況，因?yàn)闇y(cè)試總是會表明任何低于下限的讀數都失敗，并阻止任何虛假的好貨物品離開工廠。

當我們考慮測試順序時，這一點尤為重要，因?yàn)樵?類（接地）產品中，常規測試順序是接地測試之后是Hipot測試。在這種情況下，接地連接通常用作Hipot測試期間泄漏電流的返回路徑，因此，如果我們不能確定接地測試是否正確，我們無法確定Hipot測試的連接是否健全，絕緣強度是否足夠。

結論

在某些測試中同時應用上限和下限可以對測試流程有巨大的優化作用。這些參數可以幫助客戶識別不良做法，提高質量，以及對測試的信心。
