醫用電氣設備安規測試通用標準IEC60601解讀（11）

患者輔助電流

患者輔助電流是在正常和故障狀態下應用部分之間流動的泄漏電流。對于這些測試，測量應用部分的某一個導聯和所有其他連接在一起的應用部分之間的電流。應重復此測試，直到測試完所有組合。這也被稱為“應用部分對所有”。

IEC 60601-1規定，測量應在網電源正常和極性反轉運行以及中性線斷開和保護接地導體斷開的單一故障條件下進行?；颊咻o助泄漏試驗適用于B型、BF型和CF型的I類和II類設備。

注: 對于II類設備，不需要進行保護接地導體斷開這個單一故障的試驗。

圖E 顯示了患者輔助泄漏測量的示意圖，包括在單一故障狀態下操作的繼電器開關。

患者輔助電流，正常狀態

此測試在正常狀態下測量患者輔助電流。在S1和S8閉合，S5正常，然后S5極性反轉的情況下，通過測量裝置測量電流。

患者輔助電流，單?故障，電源斷開

此測試在單一故障狀態下測量患者輔助電流（電源開路）。在S1打開，S8關閉，S5正常，然后S5極性反轉，通過測量裝置測量電流。

患者輔助電流，單?故障，保護接地導體斷開

此測試在單一故障條件下（保護接地導體斷開）測量患者輔助電流。在S1閉合、S8打開、S5正常、然后S5反轉的情況下，通過測量裝置測量電流。

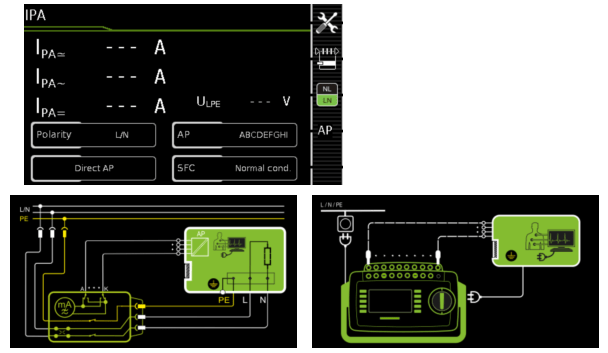

德國GMC-I集團第四代綜合醫療電氣安規測試儀SECULIFE ST PRO，遵循IEC60601測試標準，可快速完成在正常和各種單一故障狀態下進行患者輔助電流的測試。
