電氣安規測試指南

制造過程中的電氣安全測試：實用指南

Seaward：讓您的生活更輕松、更高效

來自 Seaward 的電氣測試設備

在Seaward，我們?cè)谠O(shè)計和制造創新電氣安全測試設備方面擁有超過三十年的經驗。今天，我們的產品系列服務于各種測試和精密測量應用。

35 年來，我們一直在不斷開發新技術，以確保我們的電氣安全測試儀成為生產線測試的基準。我們的測試設備在設計時始終牢記客戶的需求，確保測試操作員的簡單操作，同時提供強大的測試序列配置和數據采集功能，以滿足現代生產環境的需求。

工作場所的安全和效率至關重要，我們的測試人員提供了快速有效的關鍵，以幫助創造安全的工作環境。這就是為什么 Seaward 生產測試儀由大量配件提供支持的原因，包括安全信標、測試管理軟件和故障驗證檢查器。

我們的客戶可以放心，因?yàn)樗麄冎牢覀兊募夹g(shù)支持團隊隨時可以提供幫助和建議，而我們的英國現場校準團隊可以在需要任何服務或維修時幫助大限度地減少設備的停機時間。我們還在全球范圍內提供經批準的服務合作伙伴。

制造過程中的電氣安全測試：

內容

術語定義    PG 5 （英語）

電氣安全測試的好處PG 6 （英語）

標準簡介第 7 頁

不同的測試制度：類型與例程第 8 頁

了解觸電 第 9 頁

電氣安全測試注意事項 第 11 頁

創造安全的工作環境 第 12 頁

產品類別的定義 第 15 頁

測試的定義 第 16 頁

介電強度 第 18 頁

絕緣電阻 PG 22 （英語）

漏電流測試 第 24 頁

儀器驗證 第 26 頁

標準示例 第 27 頁

正在考慮使用新的安全測試儀？ 第 29 頁

我們?cè)谶@里為您服務，每一步 第 31 頁

? 版權所有 2020 - 保留所有權利。未經 Seaward Electronic Ltd 事先書面同意，不得以任何形式或方式（以電子、機械、影印、錄音或任何方式）復制或公開本版本中的任何內容。這也適用于隨附的圖紙和圖表

術語定義

被測設備 （DUT） 正在接受電氣安全測試的產品或物品。

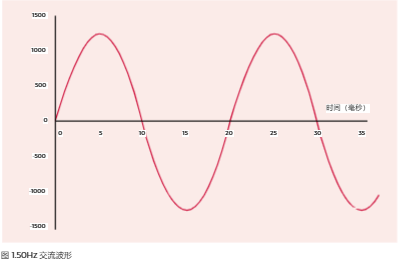

交流電 （AC） 一種重復的循環波形，其中電流的大小隨時間增加到最大值，降至零，然后向相反方向反轉。該周期以每秒重復的次數（赫茲 （Hz） 來衡量。例如，在英國，提供給家庭的交流電壓為 50 Hz，因?yàn)榇搜h(huán)每秒重復 50 次。交流波形如下所示。

直流電 （DC） 一個方向上的連續電流，通常為正 （+） 到負 （-）。直流電流的極性一旦流動就不能改變，但可以增加電流的大小。這種電流是電池供電的典型電流。

導體 任何允許電流流動的材料，例如線路電纜、中性線電纜和接地電纜。

絕緣 不允許電流流動的材料。因此，絕緣用于在導電部件和可觸摸部件之間形成屏障。絕緣也可以稱為電介質，旨在隔離兩個導電部件。

擊穿 被測產品的絕緣完全失效，導致電流過高。

閃絡 閃絡是絕緣體表面或周圍的放電，表明絕緣失敗。

跳閘/跳閘電流 執行介電耐壓測試時允許的電流水平，一旦達到該水平，測試電壓就會被抑制，儀器將發出故障條件。

剩余電流裝置 （RCD） 當檢測到通電（線路）導體和返回的中性線導體之間的電流不平衡時，這些裝置會斷開電路。在正常情況下，這兩根導線預計會承載匹配的電流，任何差異通常都表明流向大地的電流量不利。RCD 設備設計為通常在 300 毫秒以下跳閘，以減少曝光時間。

接地故障斷路器 （GFCI） 請參閱 RCD 定義。

電氣安全測試的好處

執行電氣安全測試可以為電氣產品制造商帶來許多好處，首先完成所需的測試以證明符合法規要求產品銷往市場。

通過制定例行測試計劃，制造商可以確保最終用戶在使用產品時不會受到傷害。
